一、通风管道标准化安装流程‌

1. ‌1风管组装技术要点‌

• 橡胶垫片压缩量控制在30%-40%

• M10螺栓按对角线顺序分三次拧紧

• 分段原则：长度＞10m需分段组装

• 精度控制：使用激光水平仪确保中心度偏差≤3mm/m

• 法兰处理：

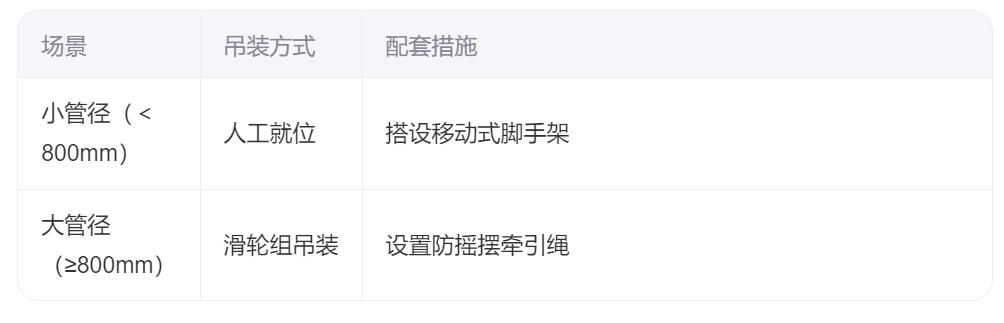

2. ‌2吊装作业方案

3.

4. ‌3调直验收标准‌

1. 水平度：≤2mm/m

2. 垂直度：≤3mm/2m

5. ‌二、关键施工注意事项‌

6. ‌特殊介质管道处理‌

1. 设置≥0.5%排水坡度

2. 底部焊缝需做X光探伤

3. 跨接线采用16mm²铜芯线

4. 接地电阻＜4Ω

5. 易燃气体管道：

6. 高湿度管道：

7. ‌设备连接规范‌

1. 预留50mm热膨胀间隙

2. 采用非金属补偿器

3. 防火帆布软接长度300-500mm

4. 法兰间距偏差≤2mm

5. 风机接口：

6. 除尘设备：

8. ‌三、常见问题解决方案‌

9. ‌Q：风管吊装后出现变形？‌
   A：需检查吊架间距（建议≤3m）及吊杆垂直度

10. ‌Q：法兰连接处漏风？‌
    A：更换耐油橡胶垫片，螺栓扭矩需达45N·m

11. ‌Q：排烟风管冷凝水积聚？‌
    A：增加保温层（离心玻璃棉≥50mm）

12. ‌四、工程案例‌

13. 武汉某电子厂：完成2000m²防静电风管系统安装

14. 宜昌化工厂：耐腐蚀FRP风管施工项目
